رکهای شبکه و سرور از ارکان اصلی زیرساختهای فناوری اطلاعات در سازمانها و دیتاسنترها بهشمار میآیند. این ساختارها وظیفه ساماندهی، حفاظت و مدیریت تجهیزات حیاتی مانند سرورها و دستگاههای شبکه را برعهده دارند. در نبود رک، کنترل موضوعاتی مانند تهویه مناسب، توزیع برق پایدار، امنیت فیزیکی و حتی دسترسی استاندارد به تجهیزات با چالشهای جدی روبهرو میشود.
آشنایی دقیق با مفهوم رک، مدلهای مختلف آن و کاربردهایی که در محیطهای حرفهای دارد، به کسبوکارها کمک میکند زیرساخت خود را اصولی طراحی کرده و میان خرید رک یا اجاره فضای رک در دیتاسنتر، انتخابی آگاهانه داشته باشند. در ادامه، علاوه بر تعریف رک و بررسی انواع آن، به مفاهیمی مانند رک سرور، رک شبکه، فضای رک، کولوکیشن و نکات مهم در انتخاب و اجاره رک پرداخته میشود.
تصویر(1)
رک چیست؟
رک یک سازه فلزی استاندارد و ماژولار است که برای نصب و نگهداری تجهیزات شبکه و سرور طراحی گردیده. این سازهها معمولاً با عرض استاندارد ۱۹ اینچ تولید میشوند و بهصورت عمودی، امکان نصب تجهیزات رکمونت را فراهم میکنند. درون رک میتوان تجهیزاتی مانند سرورهای رکمونت، سوئیچها، روترها، فایروالها، استوریج، UPS،PDU و تجهیزات مدیریت کابل را نصب کرد. استفاده از رک باعث میشود تجهیزات بهصورت منظم، ایمن و ساختارمند در کنار هم قرار بگیرند و گردش هوا، کابلکشی، توزیع برق و دسترسی فنی بهشکل بهینه انجام شود.
اصطلاح رک شبکه به همان ساختار رک اشاره دارد، با این تفاوت که تمرکز اصلی آن بر تجهیزات ارتباطی مانند سوئیچ، پچ پنل و روتر است.
اتاق رک چه کاربردی دارد؟
اتاق رک یا همان اتاق سرور، فضایی کنترلشده در سازمان یا دیتاسنتر است که رکها در آن مستقر میشوند. این فضا معمولاً دارای سیستمهای تهویه، کنترل دما و رطوبت، برق اضطراری و تدابیر امنیتی ویژه است.
استفاده از رک در چنین محیطی مزایای مهمی از جمله افزایش امنیت فیزیکی تجهیزات، بهبود مدیریت کابلها، ارتقای کیفیت خنکسازی، کاهش خطاهای انسانی و سهولت در مانیتورینگ و نگهداری دارد. رکها امکان میزبانی متمرکز سرورها و تجهیزات شبکه را فراهم کرده و به بهینهسازی مصرف انرژی و افزایش آپتایم کمک میکنند. در واقع، انتخاب رک مناسب یکی از پیشنیازهای داشتن زیرساخت پایدار و حرفهای محسوب میشود.
رک سرور چیست؟

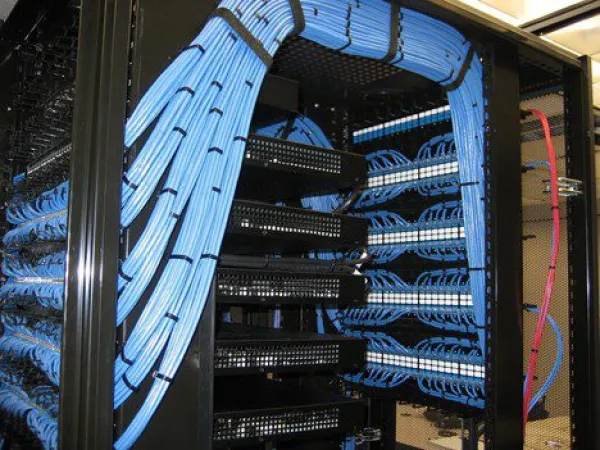

رک سرور نوعی رک است که بهطور ویژه برای نصب سرورهای رکمونت طراحی گردیده. این مدلها از نظر عمق، استحکام بدنه و ظرفیت تحمل وزن، تقویت شدهاند تا بتوانند تجهیزات سنگینتری مانند سرورها،UPS و سیستمهای ذخیرهسازی را پشتیبانی کنند.
تصویر(2)
در زیرساختهایی مانند سرور اختصاصی یا کولوکیشن، رک سرور نقش کلیدی ایفا میکند. این رکها شرایط لازم برای استقرار استاندارد سرورها در دیتاسنتر را فراهم میکنند و امکان مدیریت بهتر خنکسازی، توزیع برق و امنیت فیزیکی را در اختیار سازمان قرار میدهند.

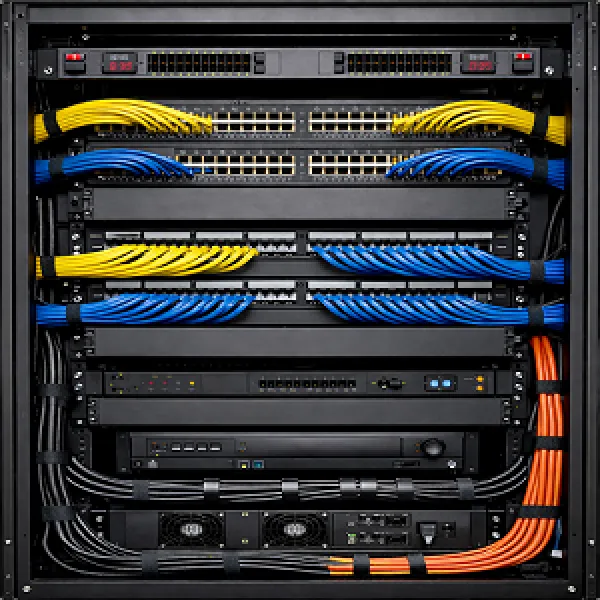

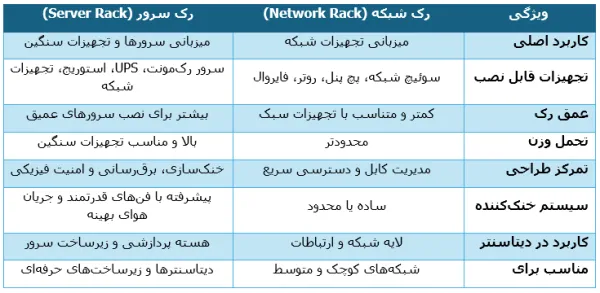

تفاوت رک شبکه و رک سرور
رک شبکه معمولاً برای تجهیزاتی با وزن کمتر طراحی میشود و عمق کمتری دارد. در مقابل، رک سرور برای نصب سرورهای عمیقتر و سنگینتر ساخته شده و ظرفیت تحمل وزن بیشتری دارد .تمرکز اصلی رک شبکه بر دسترسی سریع و مدیریت کابلها است، در حالی که رک سرور علاوه بر این موارد، روی تهویه مؤثر، توزیع برق حرفهای و امنیت فیزیکی پیشرفته نیز تمرکز دارد.
تصویر(3)
اجزای داخلی رک
رک از مجموعهای از قطعات و تجهیزات تشکیل شده که هرکدام نقش مشخصی در عملکرد آن دارند. مهمترین اجزای داخلی رک عبارتند از:
- ریلهای نصب تجهیزات
- واحد رک (RU) برای تعیین ارتفاع تجهیزات
- PDU یا واحد توزیع برق
- فنها و سیستم تهویه
- تجهیزات مدیریت کابل
- UPS
- دربهای جلو و عقب با قفل ایمن
- پنلهای جانبی
- سنسورهای پایش دما و رطوبت
هماهنگی این اجزا با یکدیگر باعث میشود رک بتواند محیطی ایمن، پایدار و قابل مدیریت برای تجهیزات حیاتی فراهم کند.
انواع رک
رکها بسته به ساختار طراحی و نوع کاربرد، در مدلهای مختلفی تولید میشوند. انتخاب هر مدل به شرایط محیط نصب، میزان امنیت مورد نیاز و نوع تجهیزات بستگی دارد:
رک کابینتی (Cabinet Rack)
این نوع رک بهصورت محفظهای کاملاً بسته طراحی شده و دارای دربهای قفلدار و پنلهای جانبی است. رکهای کابینتی از تجهیزات در برابر دسترسی غیرمجاز، گردوغبار و آسیبهای فیزیکی محافظت میکنند و گزینهای مناسب برای دیتاسنترها و محیطهایی با سطح امنیت بالا هستند.
رک قابباز (Open Frame Rack)
رکهای قابباز فاقد درب و پنل جانبی هستند و ساختار سادهتری دارند. این مدلها دسترسی سریع به تجهیزات، نصب آسان و گردش هوای بهتر را فراهم میکنند و بهدلیل هزینه کمتر، برای محیطهایی که نیاز امنیتی بالایی ندارند یا در اتاقهای کنترلشده استفاده میشوند، انتخابی مقرونبهصرفه محسوب میشوند.
رکهای دیواری (Wall-Mounted Rack)
رکهای دیواری برای نصب مستقیم روی دیوار طراحی شدهاند و بهدلیل عدم اشغال فضای کف، انتخابی مناسب برای محیطهایی با متراژ محدود محسوب میشوند. این مدلها معمولاً در دفاتر کوچک، کمدهای شبکه، مدارس، کلاسهای آموزشی و بخشهای IT سازمانهایی که فضای مستقلی برای اتاق سرور ندارند استفاده میشوند. طراحی فشرده آنها باعث میشود تجهیزات ضروری شبکه بدون نیاز به رک ایستاده، بهصورت منظم و ایمن نصب شوند.
تصویر(4)
رکهای کمارتفاع (Low-Profile Rack)
رکهای کمارتفاع نسبت به مدلهای استاندارد، ارتفاع کمتری دارند و برای محیطهایی که محدودیت ارتفاع وجود دارد یا تعداد تجهیزات کم است مناسب هستند. فروشگاهها، دفاتر کوچک، مدارس و واحدهای اداری معمولاً از این نوع رک استفاده میکنند. این مدلها ضمن اشغال فضای کمتر، امکان مدیریت منظم تجهیزات شبکه را فراهم میکنند.
رکهای متحرک یا قابلحمل (Portable / Mobile Rack)
این دسته از رکها به چرخ مجهز هستند و امکان جابهجایی آسان را فراهم میکنند. رکهای متحرک برای شرایط موقت مانند رویدادها، نمایشگاهها، پروژههای کوتاهمدت یا سناریوهای بازیابی بحران بسیار کاربردی هستند. قابلیت انتقال سریع تجهیزات بدون نیاز به دمونتاژ کامل، از مهمترین مزایای این مدل بهشمار میرود.
رکهای صنعتی یا سفارشی (Industrial / Specialty Rack)
رکهای صنعتی برای شرایط محیطی خاص طراحی میشوند. این مدلها در فضاهای بیرونی، محیطهای دارای گردوغبار، رطوبت بالا، نوسانات دمایی شدید یا محیطهای صنعتی سنگین کاربرد دارند. ساختار مقاومتر، بدنه تقویتشده و استانداردهای حفاظتی ویژه باعث میشود این رکها در شرایط سخت نیز عملکرد پایدار و قابلاعتمادی ارائه دهند.
رکهای عمودی کمعمق (Vertical-Mount Rack)
این رکها بهصورت عمودی و با عمق کم طراحی شدهاند تا در فضاهای بسیار محدود مانند پشت دیوارها، داخل کمدهای کوچک یا محیطهای فشرده نصب شوند. هدف اصلی این مدل، به حداقل رساندن اشغال فضا در عین فراهم کردن امکان نصب تجهیزات ضروری شبکه است.
رکهای آکوستیک یا ضدصدا (Acoustic Rack)
رکهای آکوستیک با استفاده از متریال عایق صدا ساخته میشوند تا نویز تولیدشده توسط سرورها و تجهیزات شبکه را کاهش دهند. این مدلها در محیطهایی مانند دفاتر کاری، استودیوهای ضبط یا فضاهایی که کاهش صدا اهمیت دارد استفاده میشوند. طراحی ویژه آنها کمک میکند تا بدون اینکه عملکرد تهویه مختل شود، سطح نویز کنترل گردد.
فضای رک چیست؟
فضای رک به بخشی از یک رک در دیتاسنتر گفته میشود که بر اساس واحدی به نام یونیت (RU) در اختیار مشتری قرار میگیرد. هر یونیت رک برابر با ۴.۴۴۵ سانتیمتر ارتفاع است و تجهیزات بر اساس تعداد یونیت موردنیاز در رک نصب میشوند.
در سرویس اجاره فضای رک، علاوه بر محل فیزیکی نصب تجهیزات، خدماتی مانند برق پایدار، سیستم خنکسازی، اتصال اینترنت پرسرعت، امنیت فیزیکی و مانیتورینگ نیز ارائه میشود. این مدل برای سازمانهایی که مالک سرور فیزیکی هستند اما زیرساخت دیتاسنتری در اختیار ندارند، گزینهای کاربردی محسوب میشود.
تصویر(5)
تفاوت کولوکیشن با سرور اختصاصی و سرور مجازی
در سرویس کولوکیشن، مالکیت سختافزار با مشتری است و شرکت ارائهدهنده تنها فضای رک و امکانات دیتاسنتر را فراهم میکند. در مقابل، در سرور اختصاصی و سرور مجازی، سختافزار متعلق به ارائهدهنده خدمات بوده و کاربر تنها از منابع آن استفاده میکند.
کولوکیشن برای کسبوکارهایی مناسب است که به کنترل کامل روی سختافزار، سیستمعامل یا ساختار شبکه نیاز دارند. اما سرورهای اختصاصی و مجازی برای سازمانهایی که میخواهند بدون درگیری با خرید و نگهداری سختافزار، سریعتر سرویس راهاندازی کنند گزینه سادهتری محسوب میشوند.
فرآیند اجاره فضای رک چگونه است؟
برای اجاره رک در دیتاسنتر، ابتدا باید نیازهای فنی از جمله تعداد یونیت موردنیاز، میزان مصرف برق تجهیزات، پهنای باند و ترافیک اینترنت و نیاز به IP اختصاصی یا تجهیزات شبکه جانبی مشخص شود.
پس از مشخص شدن این موارد، میتوان از یک دیتاسنتر معتبر فضای رک متناسب با نیاز سازمان را اجاره کرد. این سرویس معمولاً برای شرکتها، استارتاپها، ISPها و سازمانهایی کاربرد دارد که سرور فیزیکی دارند و به محیطی پایدار، ایمن و استاندارد برای میزبانی آن نیازمندند.
نکات مهم در انتخاب رک مناسب
انتخاب رک مناسب باید با بررسی همزمان چند معیار فنی انجام شود تا زیرساخت شبکه و سرور در شرایط پایدار و ایمن فعالیت کند.
-
ابعاد و تعداد یونیت:
رک باید پاسخگوی تجهیزات فعلی باشد و فضای کافی برای توسعه آینده نیز در نظر گرفته شود تا با رشد کسبوکار، نیاز به تعویض رک ایجاد نشود.
-
عمق و ظرفیت تحمل وزن:
عمق رک باید با ابعاد سرورها و تجهیزات سازگار باشد. همچنین میزان تحمل وزن باید متناسب با سرورها، UPS و استوریج انتخاب گردد تا بیشازحد به سازه فشار وارد نشود.
-
سیستم تهویه و گردش هوا:
طراحی مناسب جریان هوا، استفاده از فنها و دربهای مشبک نقش مهمی در جلوگیری از افزایش دما و کاهش استهلاک تجهیزات دارد.
-
سیستمPDU و توزیع برق:
ظرفیت برقرسانی رک باید با مصرف تجهیزات هماهنگ باشد و امکان مدیریت ایمن برق را فراهم کند.
-
امنیت فیزیکی:
وجود دربهای قفلدار، پنلهای مقاوم و امکان کنترل دسترسی، از تجهیزات در برابر دسترسی غیرمجاز محافظت میکند.
-
استاندارد و کیفیت ساخت:
استفاده از رکهای استاندارد و باکیفیت باعث افزایش طول عمر تجهیزات، نصب آسانتر و نگهداری سادهتر میشود.
تصویر(6)
جمعبندی
رک یکی از اجزای حیاتی زیرساخت دیتاسنتر و شبکه است که نقش اساسی در ساماندهی، حفاظت و مدیریت تجهیزات ایفا میکند. آشنایی با تفاوت رک شبکه و رک سرور، شناخت انواع رک و درک مفهوم فضای رک و سرویس کولوکیشن، به کسبوکارها کمک میکند متناسب با مقیاس و نیاز فنی خود تصمیمگیری کنند.
انتخاب صحیح رک با در نظر گرفتن ابعاد، ظرفیت تحمل وزن، سیستم خنکسازی، توزیع برق و سطح امنیت فیزیکی، علاوه بر افزایش پایداری سرویسها، هزینههای عملیاتی و ریسکهای احتمالی را نیز کاهش میدهد و بستر مناسبی برای توسعه آینده زیرساخت فراهم میکند.
